耐震性

耐震性

耐震性

大地震から人命はもとより、財産まで守る安心の構造体

柱、梁、壁、床が一体となって支えることですぐれた耐震性を発揮し、 大空間・大開口の設計を可能にしました。パネル工法の強度と在来軸組工法の自由度をあわせもったプレウォールが、 「強度」と「くらしの豊かさ」の両立を実現します。

在来工法2×4工法の融合

軸組と床・壁パネルを組み合わせた「プレウォール」は、耐力壁をバランスよく配置する「モノコック構造」。 高い耐震性の実現に最高な建築構造です。

モノコック構造とは?

「モノコック構造」はジャンボジェット機にも使われる一体構造のことで、どの方向から荷重がかかっても全体に分散し、 部分的なひずみやくるいが生じにくいのが特徴です。

モノコック構造
モノコック構造
外部からの荷重を面全体で分散し受け止めることで高い強度を発揮。
在来軸組構造
在来軸組構造
外部からの力が柱や梁などに集中しやすく、全体的に十分な強度を発揮しにくい。

在来軸組工法の2倍以上の強度

2×4工法にくらべ
間取りを自由に

在来軸組工法の2倍以上の強度

在来軸組工法にくらべ
約2倍の耐震性!

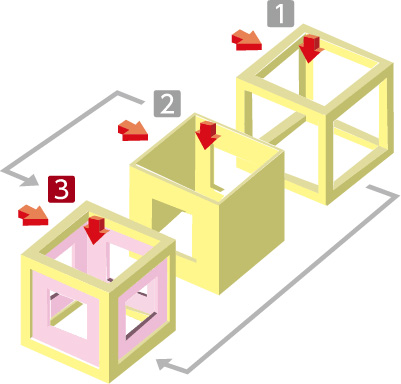

水平荷重(地震・台風)

&

鉛直荷重(家自体の重み・積雪など)

1
在来軸組工法…柱・筋かいで支える
2
2×4工法…床と壁で支える
3
プレウォール工法…柱・床・壁で支える

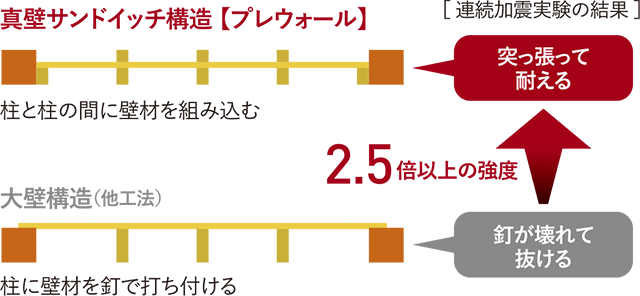

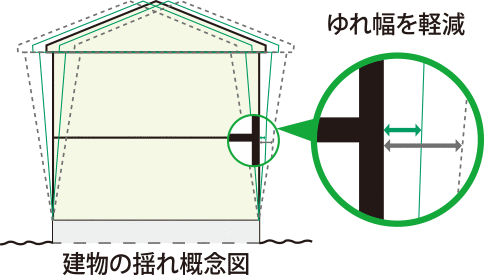

柱と柱の間に壁を設置する「真壁サンドイッチ構造」

「真壁サンドイッチ構造」は、地震の揺れが伝わると壁が突っ張ってしっかりと耐えます。また、柱に壁材を釘で打ち付けるだけの大壁構造にくらべて柔軟性があり、繰り返しの揺れにも強いので、余震があっても安心です。

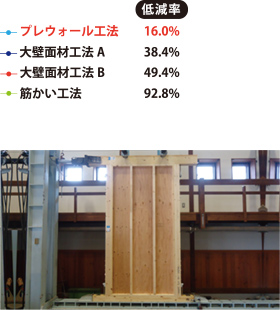

真壁サンドイッチ構造(プレウォール)と大壁構造(他工法)の比較

2回目以降、強度の低下が少なく、繰り返しの地震に強い !

1回に受ける強度低下が極めて少なく10回連続加振後でも設計値を大きく上回る強度が確保されます。

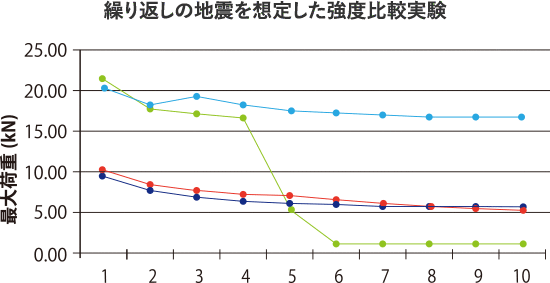

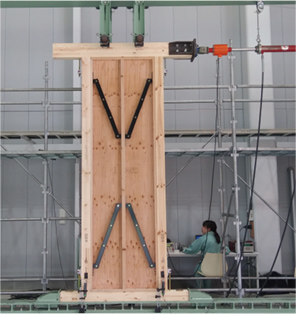

繰り返しの地震を想定した強度比較実験

プレウォールの耐震性を三次元実大震動実験にて証明!

積雪1mを想定した積雪荷重を10トン、積載荷重を8トン、合計18トンの荷重をかけた状態で、震度7を2回、震度6弱を8回、合計10回の加震に耐えられました。試験体は構造体のみでありましたが、実際の建物では石膏ボードの強度も加わり、より一層強い構造となります。

震度7x2回

加振最大速度818gal

過去もっとも被害の大きかった、
阪神淡路大震災にて観測された、
同レベルの地震波で検証。

業界初!積雪1mを想定 積雪荷重10トン

積雪1mを想定し、
小屋10.12トン、2階床7.92トンの、
鉄板のおもりを設置。

震度7・震度6弱 連続加振回数10回

震度7(JMA神戸波100%)2回、
震度6弱(JMA神戸波50%)8回、
合計10回の加振に耐えられました。

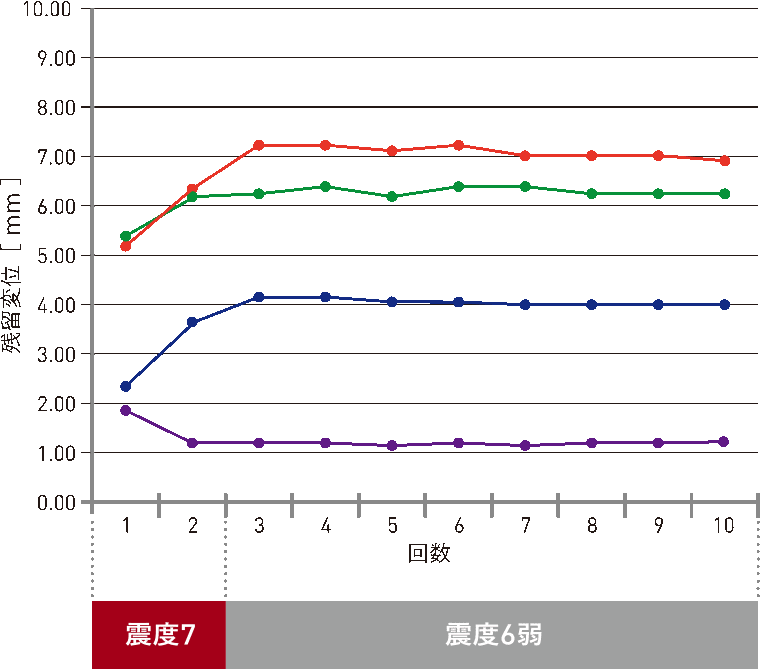

実大震動実験での残留変位の変化

実大震動実験での残留変位の変化グラフ

※3回目以降のデータは変わらない。11回目以降も変わらないと想定。

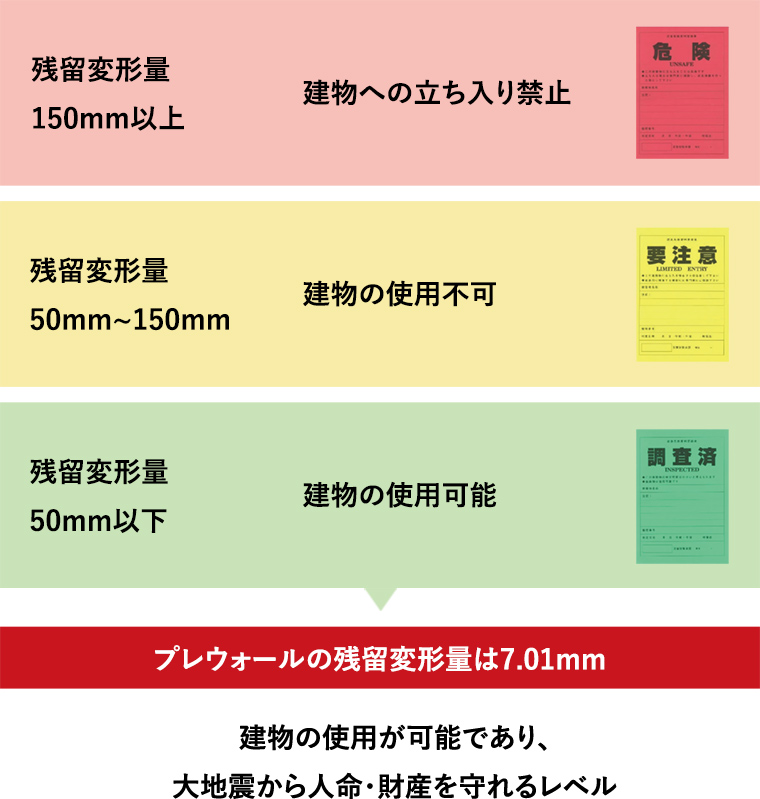

被災した建物の変形量
(残留変形)等で判断する基準

応急危険度判定

応急危険度判定図

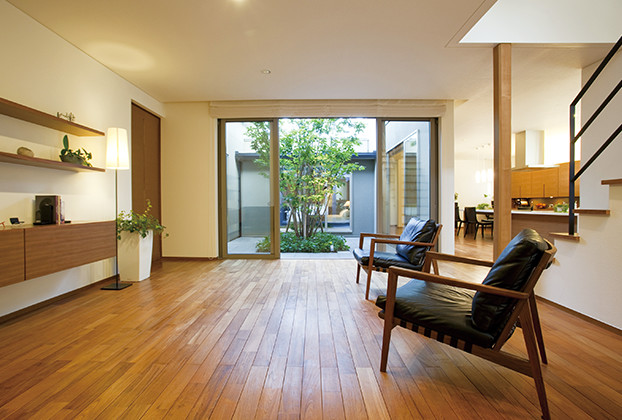

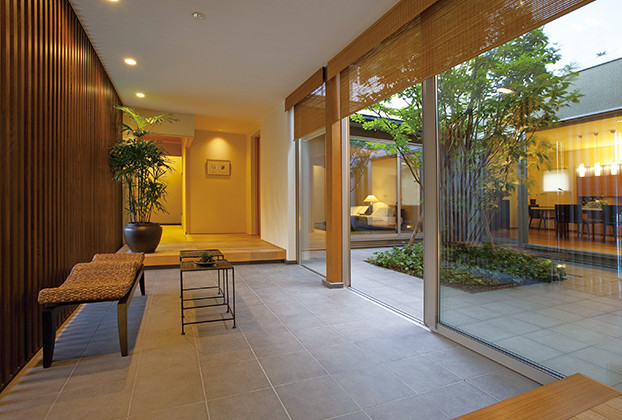

高強度だからできる、オープンな間取り

強度にすぐれたプレウォールで建物を支えているので、間取りの制限が少なく、大空間・大開口をとることも可能。 吹き抜けや大きな窓がある広々としたリビングなど、ご家族の夢をかなえ豊かなくらしをとどけるプランがつくれます。
